In meinem ersten Post möchte ich erläutern, wie ich den Spin-Minton der Firma Tactic nachgebaut habe. Da mir persönlich 250€ für dieses Trainingsgerät zu viel waren, habe ich mich nach einer Möglichkeit umgesehen, wie man dieses Trainingsgerät nachbauen kann.

Original der Firma Tactic:
http://tacticsport.de/produkte/spinminton

Dazu habe ich zunächst in einschlägigen Foren (Link) mich schlau gelesen, wie man dies denn am besten anstellt.

Die benötigten Komponenten

Standfuß
Als Standfüß für die Konstruktion habe ich mir bei Bauhaus einen Baustrahler mit Dreibein (siehe Bild) gekauft. Wichtig ist hier, dass der Standfüß zwei verschiedene Rastungen für das Aufstellen hat (siehe Bild). Dieser hat 15€ gekostet.

Angel
Bei der Angel war die Suche etwas komplizierter. Durch das studieren mehrerer Foren bin ich aber zu dem Schluss gekommen, dass wohl eine Stip-Rute für mich das richtige wäre. Also habe ich mich bei ebay nach einer solchen umgesehen. Ich habe mich Schlussendlich für folgendes Modell entschieden:
DAM Fighter Pro Tele Stipprute 7 m

Ich habe die 7m Variante gewählt, damit ich im Zweifelsfall noch Kapazitäten habe um den aufbau zu verlängern.

DAM Fighter Pro Tele Stipprute 7 m rot mit Fertigangel 1 g

"Seil"
Als Seil habe ich eine Yonex BG 65 Seite genommen, man braucht hier ca. 4m. Da ich selber auch Badminton Schläger bespanne habe ich da einfach etwas aus meinem Vorrat abgezwackt.
Wer keine Saiten zu Hause hat, dem empfehle ich sich bei dem Fachhändler seines Vertrauens oder im Internet 1x 10m Yonex BG 65 zu besorgen, sollte nicht mehr als 10€ kosten, ansonsten tut es auch jede andere Badminton Saite.

Ball
Als Ball habe ich einen Yonex Mavis 350 verwendet. Zu bekommen in jedem besseren Sportgeschäft. Eine Rolle mit 3 Bällen kostet in etwa 5€.

Zum Beispiel hier zu erwerben: http://www.badmintonhandel.de/badmintonbaelle/yonex-mavis-350-rolle-mit-3-stk-nylonbaelle.html

Klebeband

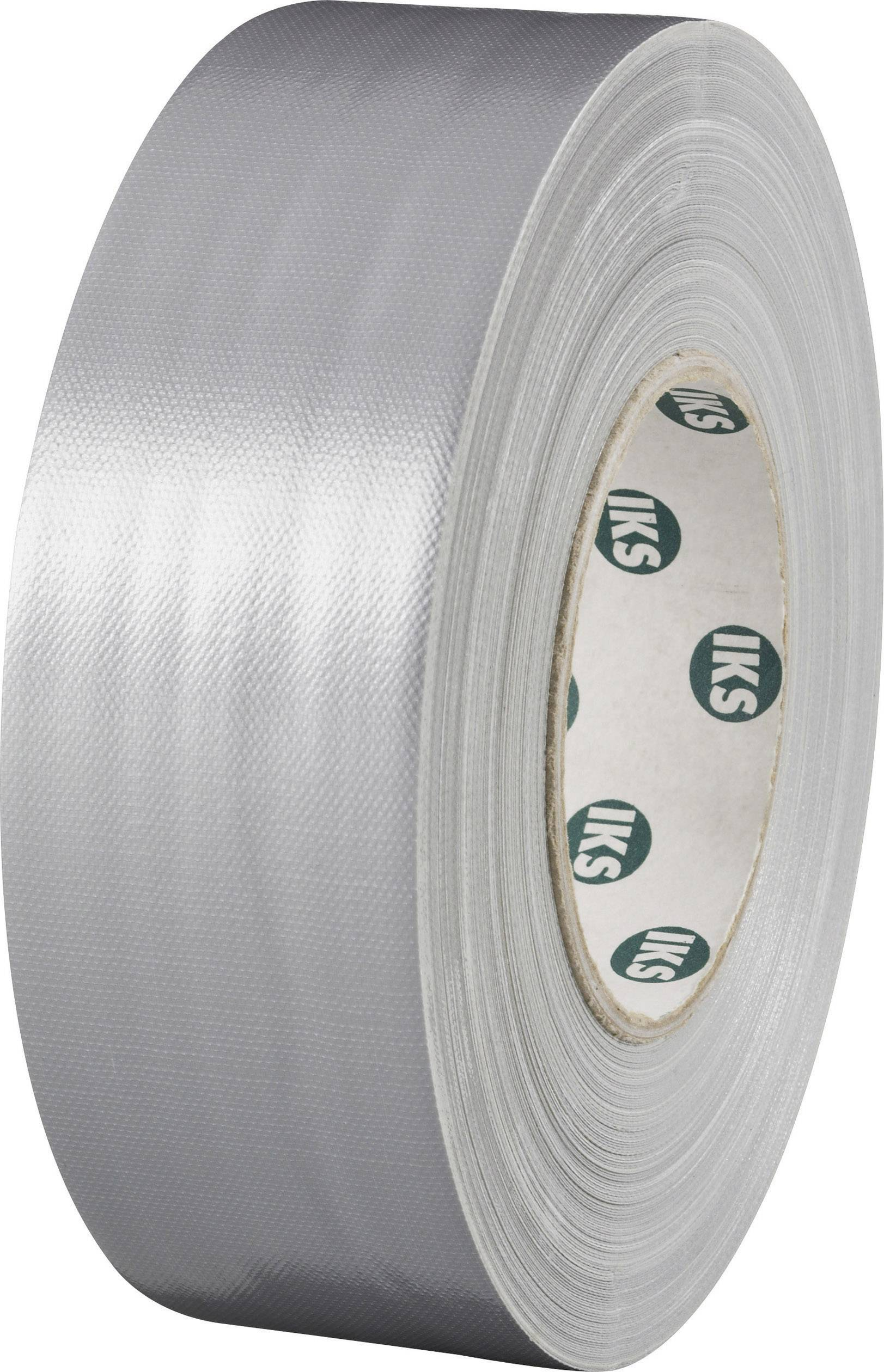

Zum anpassen der Angel an das Dreibein wird noch etwas Klebeband benötigt. Es sollte Panzer Tape oder ähnliches sein (gibt es für ein paar Euro im Baumarkt).

Der Zusammenbau

Zunächst wird aus dem Dreibein das oberste Element entfernt. Dazu wird zunächst der obere Arritierungsmechanismus gelöst und das Element samt Arritierungsmechanismus nach oben herausgezogen (, da das Element am unteren Ende aufgespreizt ist).

Von der Angel benötigt man nur die oberen drei Elemente (da die Apparatur sonst zu groß wird). dazu öffnet man den Schraubverschluss am unteren Ende der Angel und entnimmt die drei kleinsten Carbon-Rohre.

Um das größte der drei entnommenen Rohre wird nun solange Klebeband gewickelt, bis es stramm in die Aufnahme des Dreibeins passt. Es ist dabei darauf zu achten, dass es keine Falten im Klebeband gibt, da sonst der Spannmechanismus nicht gleichmäßig greift.

Am oberen Ende der eben bearbeiteten Elemente wird nun die Yonex Saite angebracht (ACHTUNG: NOCH NICHT ABSCHNEIDEN!!!). Nun wird alles auf dem auf dem Dreibein montiert. Wichtig ist dabei den Spannmechanismus gut festzudrehen und das Klebeband dort zu fixieren, wo der Mechanismus auch spannt.

Jetzt ist die Saite so abzuschneiden, dass der Ball etwa 30-50cm über dem Boden hängt.

Damit beim Verstauen der einzelnen Elemente ineinander diese nicht nach unten durchrutschen habe ich in das größte noch benutze Element einen Schaumgummi Stopfen gesteckt und diesen eingeklebt. Man kann sicher auch Verpackungsmaterial nehmen.

Damit die Saite beim Zusammenlegen nicht verknotet, habe ich einen Klettverschluss an das obere Ende der dicksten Stange geklebt.

Die Stange kann man nun wunderbar in der äußersten Stange der Angel verstauen.

Hier noch ein Bild, von beiden Teilen der Konstruktion in der kleinst möglichen Form.

Ich bin zur Zeit noch auf der Suche nach einer Tasche für die Konstruktion. Wenn jemand da eine Idee hat, würde ich mich freuen, wenn ich einen Tipp bekommen könnte. DANKE.

Das Ergebnis

Schon bei den ersten Probeschlägen hat es bei mir relativ gut funktioniert.

Hier ein paar Videos:
http://youtu.be/7S4nZOR4TGg
http://youtu.be/PuTKFrb1Lnw

In der nächsten Zeit werde ich ein paar Videos mit Übungen erstellen, die man mit diesem Trainingsgerät machen kann.

Und das wars fertig ist euer selbstgebautes Spin-Minton für unter 40€.

Viel Spaß.

Für weitere Fragen stehe ich natürlich zur Verfügung. Über Verbesserungsvorschläge würde ich mich freuen.
